西林設計關于石墨電極包裝解決方案分析

關于石墨電極包裝解決方案分析

石墨電極是指以石油焦、瀝青焦為骨料，煤瀝青為黏結劑，經過原料煅燒、破碎磨粉、配料、混捏、成型、焙燒、浸漬、石墨化和機械加工而制成的一種耐高溫石墨質導電材料，稱為人造石墨電極（簡稱石墨電極），以區別于采用天然石墨為原料制備的天然石墨電極。

其產品廣泛用于

(1)用于電弧煉鋼爐

電爐煉鋼是石墨電極的使用大戶。我國電爐鋼產量約占粗鋼產量的18%左右，煉鋼用石墨電極占石墨電極總用量的70%～80%。電爐煉鋼是利用石墨電極向爐內導入電流，利用電極端部和爐料之間引發電弧所產生的高溫?zé)嵩磥磉M(jìn)行冶煉。

(2)用于礦熱電爐

礦熱電爐主要用于生產工業硅和黃磷等，其特點是導電電極的下部埋在爐料中，在料層內形成電弧，并利用爐料自身的電阻所發出的熱能來加熱爐料，其中要求電流密度較高的礦熱電爐需用石墨電極，例如每生產1t硅需消耗石墨電極約100kg，每生產1t黃磷需消耗石墨電極約40kg。

(3)用于電阻爐

生產石墨制品的石墨化爐、熔化玻璃的熔窯和生產碳化硅用的電爐等都屬于電阻爐，爐內所裝物料既是發熱電阻又是被加熱對象，通常，導電用的石墨電極嵌入電阻爐端部的爐頭墻中，用于此處的石墨電極不連續消耗。

(4)用于制備異型石墨產品

石墨電極的毛坯還用于加工成各種坩堝、模具、舟皿和發熱體等異型石墨產品。例如，在石英玻璃行業，每生產1t電熔管，需用石墨電極坯料10t；每生產1t石英磚，需消耗石墨電極坯料100kg。

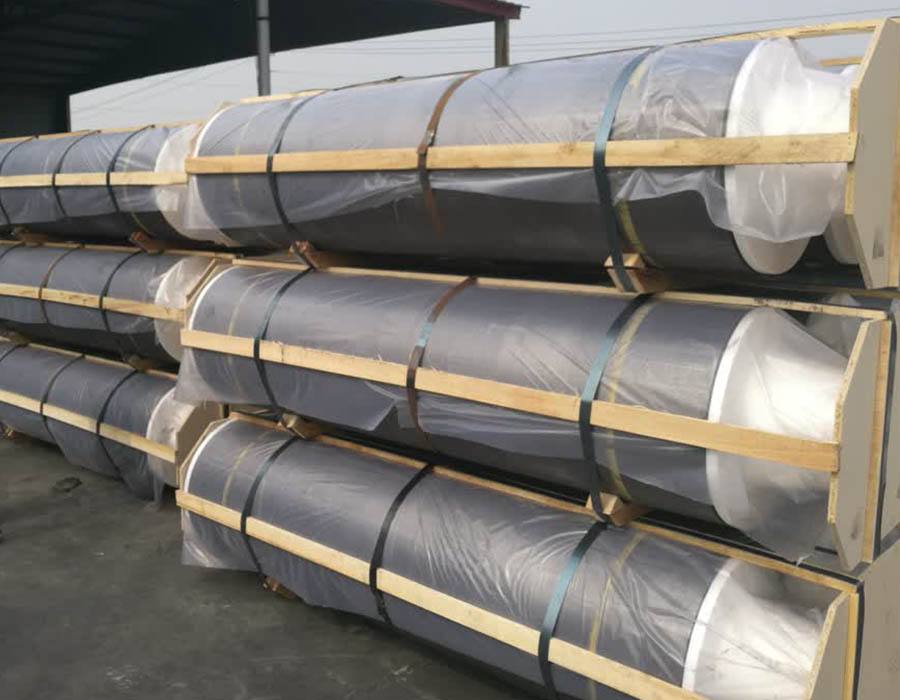

國內包裝方式：包裝材料主要有方木、木條、泡沫塑料（長軸兩端面保護帽）、鋼帶、鐵釘?shù)龋?/p>

國外包裝方式：

存在問題與需要解決的情況：

1）國內包裝材質普遍以木材為主，木材存在吸潮特點，易在長期儲存及運輸過程中發生體積變形和霉變等問題。其中體積變形量較大，可能引起鋼帶松脫等安全風險；霉變影響外觀和易產生霉菌或蟲卵等生物，無法滿足出口要求；

2）基于以木材為主的包裝方式所需人力過大。每一部位均需對原材進行加工，木工人數較多、組裝步驟較多且基本依靠人工、最終包裝質量人為因素影響較大，存在一定質量風險；

3）包裝外觀不夠美觀，欠缺整體設計、企業形象元素不足；

為節約成本，并未對方木（底托）和木條（上部和側部防護板）在使用前進行烘干處理，在長期存放中木材體積收縮較大，引起鋼帶松脫；鋼帶未采用鍍鋅等表面防腐處理，在海運和潮濕環境下銹蝕，影響強度和美觀。

設計解決方案：

首先我們展開調研目前國內外行業現狀，深度了解產品使用與運輸場景，將產品包裝的現狀問題找出并發現現階段未發現的隱患問題。

其次將對產品包材進行可性行分析，包括包裝材質，包裝方式，包裝整體設計

再接著設計能落地的包裝解決方案。
